    介紹一下電子拉壓力試驗機的主要部件及其各自的作用


      電子拉壓力試驗機主要用于各種材料的應力測試,即拉伸強度、抗壓強度和伸長量,可用于剝離、撕裂、抗彎、抗折和壓縮測試。以下主要介紹電子拉壓力試驗機的主要部件及其各自的作用。

    一、測量系統

      測量系統主要由力值測量系統、變形測量系統和橫梁位移測量系統組成。

    1.力值的測量

     力值測量系統主要由力傳感器、放大器和數據處理系統組成。

    2.力傳感器

     市場上比較常見的所謂力傳感器,就是應變式傳感器。它的主要部件是應變片、彈性元件和一些附件(補償元件、保護罩、接線插座和加載部件組成),可以把機械量變成電量輸出裝置。主要類別有:圓柱力傳感器、輪輻力傳感器、S雙連接孔傳感器、十字橫梁傳感器等。

    3.彈性元件

     也就是說,一種利用材料的彈性來完成各種功能的元件,其在拉力機上的工作原理以S型傳感器為例。當傳感器受到拉力P的作用時,由于彈性元件的表面應變與外力P的大小成正比,將應變片接入測量電路,可以測量其輸出電壓來測量力的大小。

    4.數據系統處理

    (1)   傳感器的輸出信號很弱,通常只有幾mV。如果直接測量這個信號,難度很大,不能滿足高精度測量的要求。所以微弱的信號必須經過放大器放大,放大后的信號電壓才能達到10V。此時的信號是模擬信號,通過多路開關和A/D轉換芯片轉換成數字信號,再進行數據處理。至此,測力已經告一段落。

    (2)   光束位移的測量:其原理與變形測量大致相同,通過測量光電編碼器的輸出脈沖數得到光束的位移。

    (3)   變形測量:它由變形測量裝置測量,用于測量測試過程中樣品的變形。裝置上有兩個卡盤,通過一系列傳動機構與安裝在測量裝置頂部的光電編碼器相連。當兩個卡盤之間的距離發生變化時,光電編碼器的軸被驅動旋轉,光電編碼器會輸出脈沖信號。然后用單片機對信號進行處理,就可以得到樣品的變形情況。

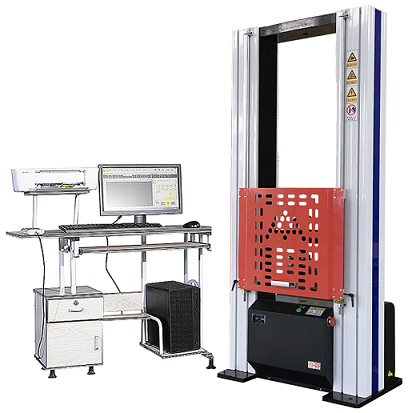

    電子拉壓力試驗機

    二、計算機

     用于收集和分析數據。進入測試界面后,計算機會不斷采集各種測試數據,實時繪制測試曲線,自動找出測試參數并輸出報告。

    三、控制系統

     在電子拉壓力試驗機操作系統中,人們可以通過控制臺控制拉力機的運行,通過顯示屏了解拉力機的狀態和各種測試參數。如果機器配有計算機,還可以通過計算機實現各種功能,進行數據處理和分析,打印測試結果。試驗機與計算機之間的通信一般為RS232串行通信,通過計算機后面的串口(COM號)進行通信。這項技術成熟、可靠、易于使用。

    四、驅動系統

      主要用于電子拉壓力試驗機的橫梁運動。其工作原理是伺服系統控制電機,電機通過減速箱等一系列傳動機構帶動螺桿轉動,從而達到控制橫梁運動的目的。通過改變電機的轉速,可以改變橫梁的移動速度。

      以上主要介紹了電子拉壓力試驗機的主要部件及其各自的作用,朋友們對電子拉壓力試驗機是不是更加了解了呢?
